محاور_الأعمدة ---Axes of columns: -

محاور_الأعمدة :-

~~~~~~~~

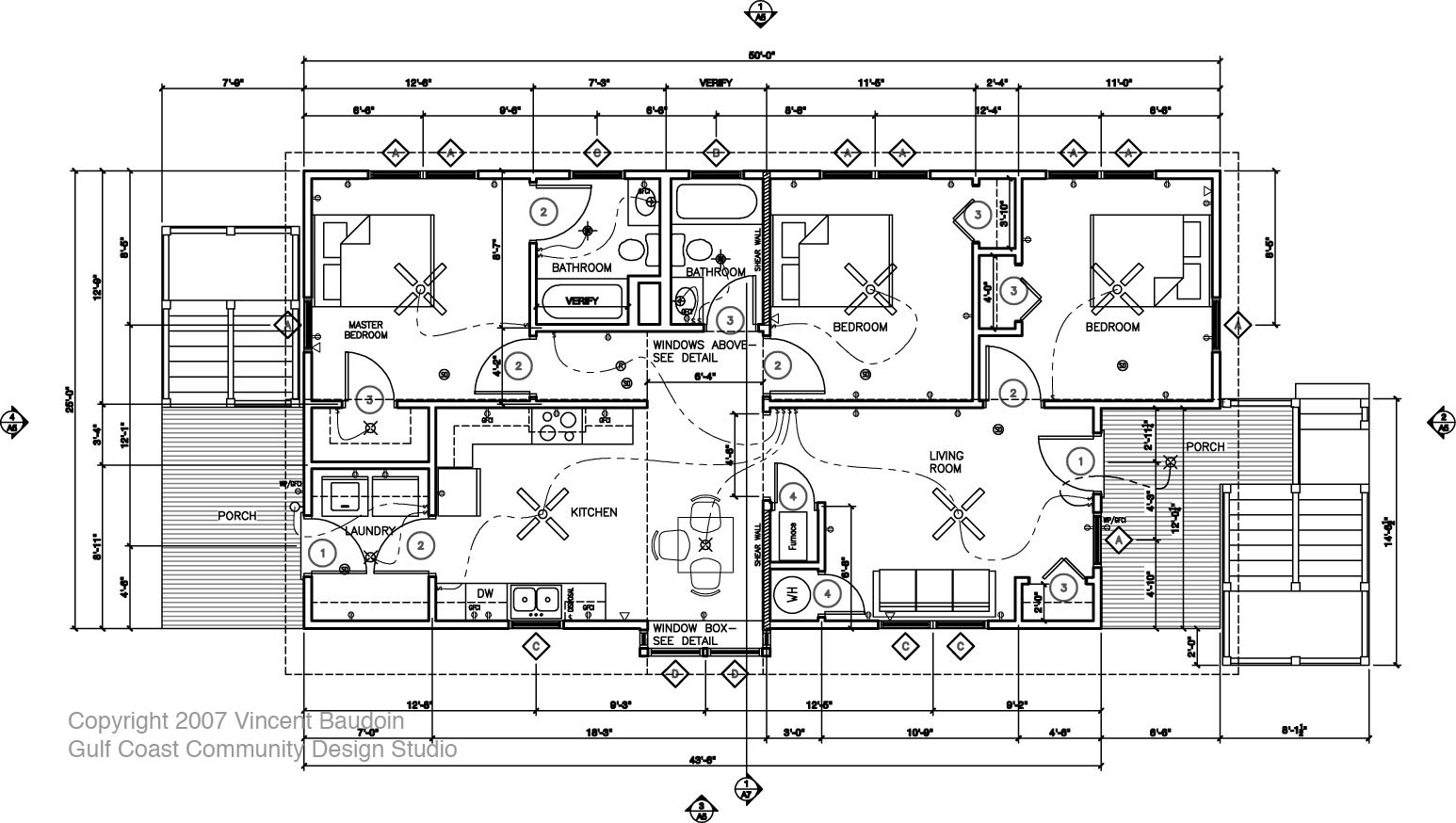

- يتم عمل أكسات محاور تمر بجميع الأعمدة لتحديد موقعها من خلال تقاطع محورين معا عند نقطة واحدة ومن تلك النقطة يتم إسقاط التقاطع على الأرض بإستخدام ميزان الخيط والثقل ...

- يتم تسمية المحاور من الأربع إتجاهات كل إتجاهين متقابلين لهما نفس التسمية فهناك الإتجاهين الطويلين ( طول المبني ) يتم تسميتهم بإستخدام الأرقام ( 0,1,2,3,4,5,6,7,8,9 ) خوفاً من عدم إنتباه المستلم للوحة من رقم الصفر ( . ) فنستخدم ( 0 ) وهي في الأصل أرقام عربية بينما الأرقام المتعارف عليها ( . ,١،٢،٣،٤ ) عبارة عن أرقام هندية . ودائما نستخدم الأرقام في الإتجاهين الأطول ( في إتجاه طول المبني ) حيث لا نهاية للأرقام بينما نستخدم حروف ( أ,ب,ج ,.........................,و,ي ) في تسمية المحاور في إتجاه عرض المبني حيث أن عدد الحروف محدود ...

#الأبعاد :-

~~~~~~

هناك ثلاث أنواع من الأبعاد ...

- البعد الكلي , يوضح الطول الكلي والعرض الكلي للمبني .

- الأبعاد بين المحاور , توضح الأبعاد بين كل محور والمحور المجاور .

- الأبعاد النظيفة ( الأبعاد الداخلية ) من وجه الحائط لوجه الحائط المقابل ( بدون حساب سمك الحائط ) مع توضيح سمك الحوائط .

#المناسيب :-

~~~~~~

- دائما تعتبر منسوب الشارع صفر .

- نكتب المنسوب ( الرقم الدال على الإرتفاع ) بجوار دائرة ( نصفها مظلل والآخر أبيض ) .

- نكتب المنسوب ( الرقم الدال على الإرتفاع ) بجوار دائرة نصفها مظلل والآخر أبيض .

- دائما عمق الأساسات لا يقل عن (١) م ( تعطي تثبيت للمنشأ ) .

- المفروض دائما أن لا يقل إرتفاع أرضية الأرضي عن الشارع عن (١) م ولا يقل إرتفاع جلسة الشباك عن الأرضية عن (١) م فيكون الإرتفاع الكلي لجلسة الشباك عن منسوب الشارع = (٢) م لا يستطيع الماشي في الشارع النظر الي داخل البيت .

- إرتفاع عتب الشباك والباب واحدة عادة = ( .٢،٢ ) م

#العلاقة_بين_الإرتفاع_والتربة :-

~~~~~~~~~~~~~~~~

لو تخيلنا أن شخص يحمل كيس إسمنت ويقف فوق أرض طينية فإن مقدار غوص قدمية يكون ..... لو حمل بدل الكيس إثنين ثم ثلاثة زاد مقدار غوص القدمين الحال متشابه أيضا في المباني كلما زاد الإرتفاع كلما زاد الحمل على التربة .

#الحمل_المسموح_للتربة :-

~~~~~~~~~~~~~

بمعني أقصى حمل يمكن أن تتعرض له التربة .

على سبيل المثال

▪ الرمل = 1,5 كجم /س٢ ( أي كل سم

رمل أقصى حمل له يساوي 1,5 كجم )

▪ التربة الطينية = 1,0 كجم /سم٢

▪ التربة الصخرية = ( 2-5 ) كجم/سم٢

#الرموز_والأشكال :-

~~~~~~~~~

الأبواب والشبابيك والأعمدة والمناور كما هو موضح بالرسومات السابقة

#القطاع :-

~~~~

ماهو القطاع

القطاع شكل تخيليي يوضح ويبين شكل الخرسانة من الداخل ( داخل الأعمدة والكمرات والعناصر المختلفة في المنشأ )

#لوحة_الأساسات :-

~~~~~~~~~

- يتم عمل تصميم القواعد المسلحة والعادية تحت الأعمدة بحيث يجب أن يكون مركز العمود ( مركز ثقل تركيز الأحمال في العمود )

- منطبقا تماما علي مركز ثقل القاعدة المسلحة ومركز ثقل القاعدة العادية أسفلها يتم التصميم للقواعد بحيث لا يزيد حمل الضغط علي التربة أسفل القاعدة العادية عن الضفط المسموح به للتربة ( وقدرة التربة علي تحمل الأحمال ) الحمل الأقصى للتربة .

- أقل أبعاد ممكنة للقواعد المسلحة التي تقع وسط مبني هي 1,5 متر × سمك 0,5 متر يجب أن تزيد أبعاد القواعد العادية عن القواعد المسلحة أعلاها بما لا يقل عن 25 سم من كل جانب كما يجب أن لا يقل سمك الفرشات العادية أسفل القواعد المسلحة عن 10سم وفي هذه الحالة القواعد العادية المنفصلة يجب ألا يقل سمك القواعد العادية عن 40 سم .

- تنفذ القواعد العادية والمسلحة بجوار الجار حسب مقاسات التصميم وعادة ما تكون أصغر من قواعد الوسط ولكن تربط بواسطة شدادات ذات حديد تسليح علوي ثقيل وإعادة ما يكون عرض كمرة الشداد مساوياً (٣) أمثال عرض عمود القاعدة في إتجاه الشداد وفي حالة أقل عرض الشداد عن (٣) أمثال عرض العمود يتم زيادة حديد التسليح لتكبير عمق كمره الشداد حسب التصميم .

- أو قد تعمل كبديل لقاعدة عمود الجار والشداد قاعدة مشتركة لكل من عمود الجار والعمود الذي يليه علي نفس المحاور وفي إتجاه وسط المبني ويكون بهذه القاعدة تسليح علوي ثقيل بين عمود الجار والعمود الذي يليه بالإضافة إلى التسليح الرئيسي للقواعد الذي يكون سفلياً علي شكل حرف L من جميع الجوانب كما هو الحال في تسليح القواعد المنفصلة .

- بالنسبة للميد الرابطة والشدادات يوضع حديد تسليح علوي وسفلي ولا يعمل تكسيح بها بل يكتفي بزياده عدد الكانات في الميد والشددادات عند السبع او الخمس حسب الحاجة .
