اماكن
وضع الاعمدة و اتجاهاتها
يعتمد وضع الاعمدة بناء علي طبيعة البناية سواء سكني تجاري مدارس مستشفيات وغيرة وايضا يعتمد علي النظام الانشائي ام فلات او هوردي او عادي.
وعلي العموم يتم التوزيع علي حسب قطعة الارض م2 تقسم / 10. لحساب عدد الاعمدة في المبنى بطريقة تقربية هو مساحة المبنى m2 مقسومة على 10.ومرعاة الا يزيد المسافة بين الاعمدة عن 5 م مع مرعاة الشكل المعماري ايضا .
- يتم توزيع الأعمدة بالتنسيق مع المهندس المعماري حتى لا تتعارض مع الفتحات أو الحوائط في الادوار المتكررة.
2- وعلى المهندس الانشائي أن يكون ملماً بالتمديدات الكهربائية والصحية والميكانيكية حتى لا تتعارض التمديدات مع العناصر الانشائية مثل الاعمدة والكمرات.
3- يتم تحديد شكل الأعمدة المطلوبة دائرية أو مربعة أو مستطيلة حسب رؤية المهندس المعماري ،، وهنا ملاحظة (( الاعمدة المربعة أفضل أنواع الأعمدة من حيث التصميم والتنفيذ ))
4- نضع (( مبدئياً )) عمود عند تقاطع الجدران ( زوايا الغرف )للتقليل من الجسور الثانوية .
5- نقوم بوضع الاعمدة الداخلية بحيث تكون على محور واحد ( استقامة واحدة ) حتى يتم اخفاء الكمرات الساقطة او أن تقع على الجدران وليس في فراغ الغرف.

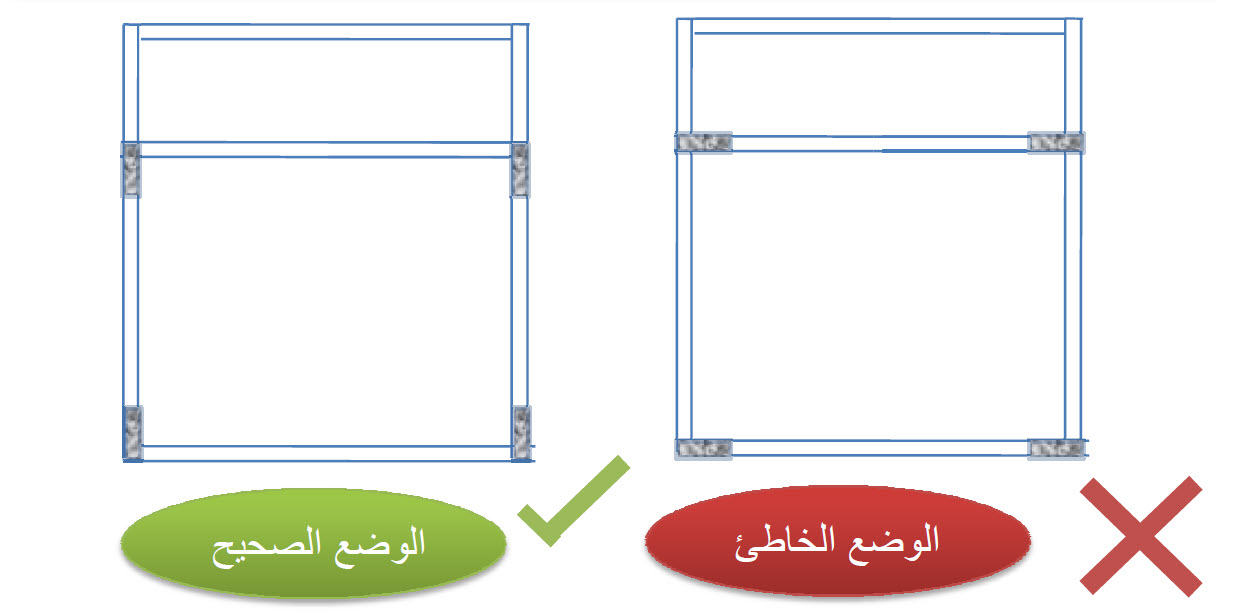

6 - نراعي في توجيه العمود المستطيل أن يكون في اتجاه الكمر بحيث لا يتعارض مع التصميم المعماري.
7- وأن يكون باتجاه الطاير ( الكابولي ) حتى يقاوم الانبعاج. وممنوع يكون في كابولي داخل المنشأ ( يعني جسر معلق داخل المسقط )
8- يجب أن تكون المسافة بين الأعمدة منطقية وأن لا نعتمد أو نحاول تقليل عدد الأعمدة بقصد تقليل التكلفة،
لأنه في حالة تقليل عدد الاعمدة فصحيح أن تكلفة القواعد وعددها يقل لكن خرسانة وحديد الكمرات والسقف تزيد .
9- لابد من وضع أعمدة في اركان بيت الدرج لحمل البسطات والشواحط.
10 - عند وجود مصعد يتم عمل حوائطه من الخرسانة ويتم تحميلها واعتبارها أعمدة pier (( أي عمود كامل من أعلى إلى أسفل.))
لكن يجب مراعاة التوازن في جساءة المبنى بمعنى لو كان المصعد في طرف المبنى وليس في الوسط فيجب عمل حوائط كأعمدة في الجهة المقابلة المتماثلة مع المصعد الاساسي.
11- يجب الانتباه في توزيع الأعمدة عدم تداخل القواعد المنفصلة ،، مالم يتم عمل حلول للقواعد مثل تحويلها لمشتركة.
- ملاحظات
- توزيع الأعمدة بشكل متماثل ما أمكن ذلك
- الأماكن المفضلة للأعمدة هي عند التقاطعات و الزوايا ،،، وهنا يجب التنبه ان هذه الأماكن مفضلة وليست اساسية لتواجد الأعمدة فيها ،، أعيانا يضطر المهندس الانشائي لوضع الأعمدة في أماكن لا تكون تقاطعات ولا تكون زوايا.
- مراعاة النظام الانشائي المحتمل للأسقف (( الأنظمة الانشائية رفعتها في ملف بي دي أف من قبل ))
- مراعاة معماري الأدوار المختلفة بحيث تنطبق الأعمدة في الأدوار المتكررة مع الأدوار السفلية.
- توزيع البحور spans بشكل مناسب بحيث تتراوح من 4 الى 6 متر.
- توزيع اتجاهات الأعمدة ( الطول و العرض ) بشكل متبادل و متوازن (أي تكون بعض أتجاهات الطول في أحد اتجاهات المبنى و البعض الاخر في الاتجاه الاخر) و ذلك لمقاومة الأحمال الجانبية بشكل متوازن.
ملاحظات متعلقة بجدران القص (( أعمدة يكون عرضها كبير جداً مقارنة بسماكتها ،، مثلاً ( 3x0.6 ) متر )) وتستخدم غالباً في المنشآت الزلزالية ،، المنشآت الزلزالية بشكل مبسط جداً هي المنشآت التي يكون عدد الطوابق فيها أكثر من 8 طوابق.
الشرح السابق المتعلق بالأعمدة ينطبق على جدران القص مع اعتبارات أخرى كما يلي :- مركز الجساءه للجدران القص ينطبق بقدر الامكان مع مركز الكتلة للمبنى (( مشروحة بشكل مفصل في كتب المنشآت الزلزالية )).
- يفضل دائما وضع كور على شكل حرف يو حول السلم حيث يمثل فراغ السلم نقطة ضعف في جساءة المبنى من جهة و كذلك عنصراً حرجا في المبنى في حالات الطوارئ.
- دائما تكون حوائط القص ذات جساءة أكبر في الاتجاه القصير للمبنى لزيادة مقاومته للأحمال الأفقية.
عموما توزيع الأعمدة و جدران القص هو أهم مرحلة في التصميم الانشائي و هذا التوزيع يتم تعديله عدة مرات أثناء التصميم للوصول للحل المثالي
يعتمد وضع الاعمدة بناء علي طبيعة البناية سواء سكني تجاري مدارس مستشفيات وغيرة وايضا يعتمد علي النظام الانشائي ام فلات او هوردي او عادي.
وعلي العموم يتم التوزيع علي حسب قطعة الارض م2 تقسم / 10. لحساب عدد الاعمدة في المبنى بطريقة تقربية هو مساحة المبنى m2 مقسومة على 10.ومرعاة الا يزيد المسافة بين الاعمدة عن 5 م مع مرعاة الشكل المعماري ايضا .
- يتم توزيع الأعمدة بالتنسيق مع المهندس المعماري حتى لا تتعارض مع الفتحات أو الحوائط في الادوار المتكررة.
2- وعلى المهندس الانشائي أن يكون ملماً بالتمديدات الكهربائية والصحية والميكانيكية حتى لا تتعارض التمديدات مع العناصر الانشائية مثل الاعمدة والكمرات.
3- يتم تحديد شكل الأعمدة المطلوبة دائرية أو مربعة أو مستطيلة حسب رؤية المهندس المعماري ،، وهنا ملاحظة (( الاعمدة المربعة أفضل أنواع الأعمدة من حيث التصميم والتنفيذ ))
4- نضع (( مبدئياً )) عمود عند تقاطع الجدران ( زوايا الغرف )للتقليل من الجسور الثانوية .
5- نقوم بوضع الاعمدة الداخلية بحيث تكون على محور واحد ( استقامة واحدة ) حتى يتم اخفاء الكمرات الساقطة او أن تقع على الجدران وليس في فراغ الغرف.
6 - نراعي في توجيه العمود المستطيل أن يكون في اتجاه الكمر بحيث لا يتعارض مع التصميم المعماري.
7- وأن يكون باتجاه الطاير ( الكابولي ) حتى يقاوم الانبعاج. وممنوع يكون في كابولي داخل المنشأ ( يعني جسر معلق داخل المسقط )
8- يجب أن تكون المسافة بين الأعمدة منطقية وأن لا نعتمد أو نحاول تقليل عدد الأعمدة بقصد تقليل التكلفة،
لأنه في حالة تقليل عدد الاعمدة فصحيح أن تكلفة القواعد وعددها يقل لكن خرسانة وحديد الكمرات والسقف تزيد .
9- لابد من وضع أعمدة في اركان بيت الدرج لحمل البسطات والشواحط.
10 - عند وجود مصعد يتم عمل حوائطه من الخرسانة ويتم تحميلها واعتبارها أعمدة pier (( أي عمود كامل من أعلى إلى أسفل.))
لكن يجب مراعاة التوازن في جساءة المبنى بمعنى لو كان المصعد في طرف المبنى وليس في الوسط فيجب عمل حوائط كأعمدة في الجهة المقابلة المتماثلة مع المصعد الاساسي.
11- يجب الانتباه في توزيع الأعمدة عدم تداخل القواعد المنفصلة ،، مالم يتم عمل حلول للقواعد مثل تحويلها لمشتركة.
- ملاحظات
- توزيع الأعمدة بشكل متماثل ما أمكن ذلك
- الأماكن المفضلة للأعمدة هي عند التقاطعات و الزوايا ،،، وهنا يجب التنبه ان هذه الأماكن مفضلة وليست اساسية لتواجد الأعمدة فيها ،، أعيانا يضطر المهندس الانشائي لوضع الأعمدة في أماكن لا تكون تقاطعات ولا تكون زوايا.
- مراعاة النظام الانشائي المحتمل للأسقف (( الأنظمة الانشائية رفعتها في ملف بي دي أف من قبل ))
- مراعاة معماري الأدوار المختلفة بحيث تنطبق الأعمدة في الأدوار المتكررة مع الأدوار السفلية.
- توزيع البحور spans بشكل مناسب بحيث تتراوح من 4 الى 6 متر.
- توزيع اتجاهات الأعمدة ( الطول و العرض ) بشكل متبادل و متوازن (أي تكون بعض أتجاهات الطول في أحد اتجاهات المبنى و البعض الاخر في الاتجاه الاخر) و ذلك لمقاومة الأحمال الجانبية بشكل متوازن.
ملاحظات متعلقة بجدران القص (( أعمدة يكون عرضها كبير جداً مقارنة بسماكتها ،، مثلاً ( 3x0.6 ) متر )) وتستخدم غالباً في المنشآت الزلزالية ،، المنشآت الزلزالية بشكل مبسط جداً هي المنشآت التي يكون عدد الطوابق فيها أكثر من 8 طوابق.
الشرح السابق المتعلق بالأعمدة ينطبق على جدران القص مع اعتبارات أخرى كما يلي :- مركز الجساءه للجدران القص ينطبق بقدر الامكان مع مركز الكتلة للمبنى (( مشروحة بشكل مفصل في كتب المنشآت الزلزالية )).
- يفضل دائما وضع كور على شكل حرف يو حول السلم حيث يمثل فراغ السلم نقطة ضعف في جساءة المبنى من جهة و كذلك عنصراً حرجا في المبنى في حالات الطوارئ.
- دائما تكون حوائط القص ذات جساءة أكبر في الاتجاه القصير للمبنى لزيادة مقاومته للأحمال الأفقية.
عموما توزيع الأعمدة و جدران القص هو أهم مرحلة في التصميم الانشائي و هذا التوزيع يتم تعديله عدة مرات أثناء التصميم للوصول للحل المثالي
