الكمرات المقلوبه ( المعكوسة ) - Inverted Beams

الكمرات المقلوبه ( المعكوسة ) - Inverted Beams

الكمرات المقلوبة او الجسور المقلوبة هى كمرات تكون البلاطة متصلة معها من الاسفل على العكس من الكمرات العادية والتى تكون فيها البلاطة متصلة مع الكمرة من اعلى ويكون سقوطها للاسفل على العكس من الكمرات المقلوبة والتى يكون عمقها لاعلى ونلجا لاستخدام الكمرات المقلوبة فى حالة طلب المهندس المعماري لذلك اما بالنسبة لتسليحها فهو مثل الكمرة العادية

الكمرات المقلوبه في السقف تستعمل للنواحي المعماريه وفي تحقيق ارتفاعات معينه والحفاظ عليها من الداخل وهي تعمل عمل الكمرات الاعتياديه ولكنها مقلوبه وعادة يكون حديد التسليح فيها كما هو في الكمرات الاعتياديه

اما بالنسبه لتقليل ارتفاعاتها فلاييجوز ذلك لانها حددت وفق تصاميم انشائيه محسوبه .

الغرض من الكمرات المقلوبة :

1- تستخدم في الادوار الاخيرة لمنع سقوط مياة المطر علي الواجهات وفي هذة الحالة تسمي داروي

2- في الفتحات الداخلية والصالات الداخلية المفتوحة ايضا لانها عازل جيدا للمياه

3- يتم عمل كمرة مقلوبة وذلك لربط بين منسوبين مختلفين او سقفين مختلفين

4- في حالة السلالم المعرضة لاحمال حية كبيرة يتم عملها كدرابزين

5- في البلوكانات التي يتم تحميل مباني احمالها عالية في نهايتها افضل من تحميل المباني على البلاطة والاستفادة من عدم عمل سقوط للكمرة في الواجهات

ويكون الاختلاف في التصميم عن الكمرات العادية في الاتي :

اذا كانت كمرة بسيطة الارتكاز فتكون البلاطة في منطقة الشد ويتم تصميمها علي اساس انها قطاع مستطيل R sec

ولا يتم تصميمها علي قطاع T OR L وحديد الشد في هذة الحالة هو الحديد السفلي مثل قطاعات Tاو L ويتم زيادة الحديد العلوي

واذا كانت كابولية فتصبح قطاع T secولكن يتم تصميمها علي اسا انها R sec

مع ملاحظة اخذ احتياطات لعمل تشيك على الترخيم حسب مواصفات الكود

للتفريق بين الكمرة الساقطة والكمرة المقلوبة :

لا يتم قلب حديد التسليح عندما تكون الكمرة مقلوبة inverted beam فالحديد الرئيسي للكمرة المقلوبة كما هو بالنسبة للكمرة الساقطة

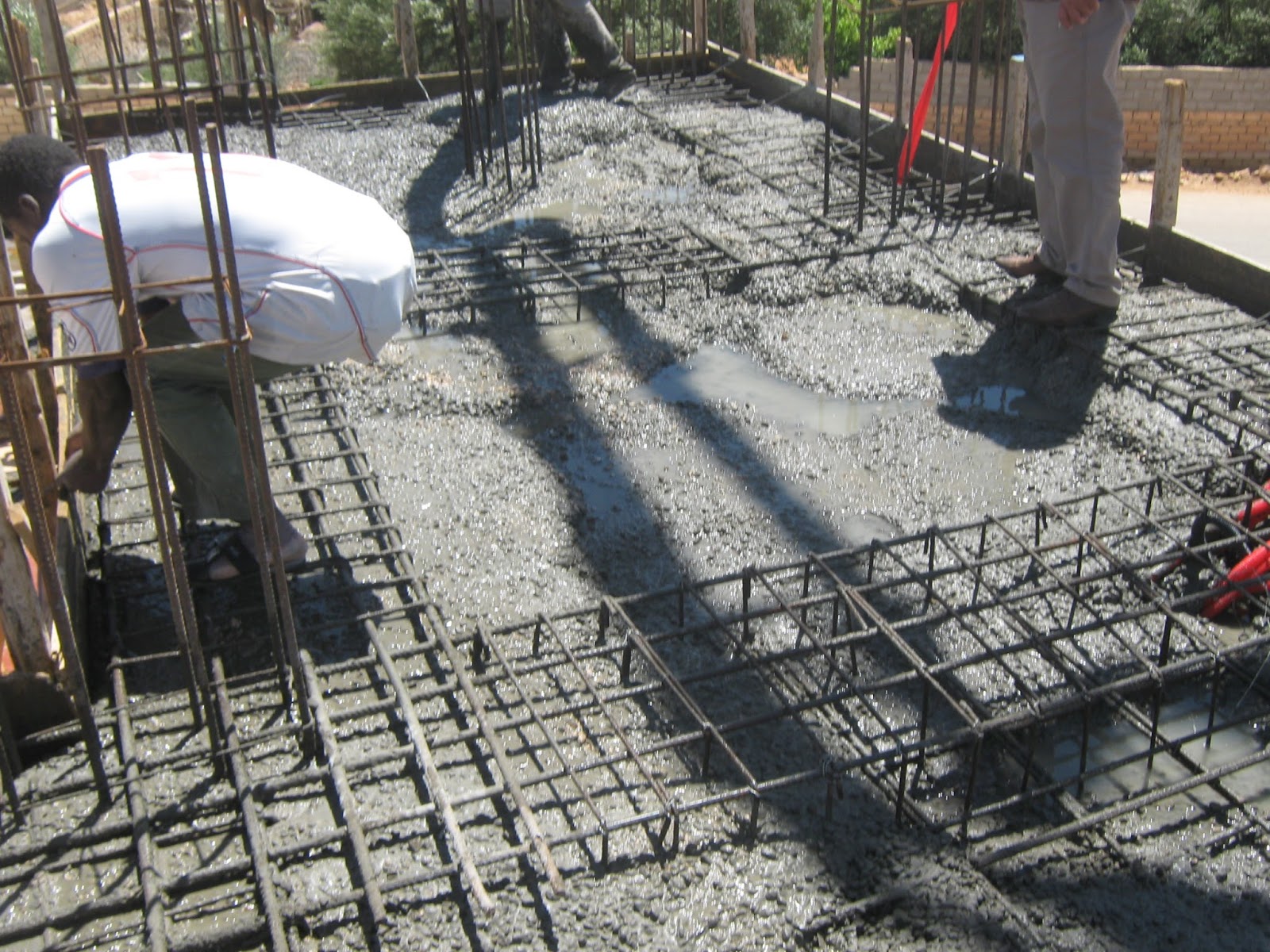

اي الحديد الرئيسي في الوسط يكون في الاسفل وعند المساند supports يكون في الاعلى .ولكن هناك متطلبات خاصة بالنسبة لحديد القص shear reinforcement لتامين التماسك الجيد بين خرسانة الكمرة المقلوبة والبلاطة. (لانها في العادة تصب في اليوم التالي او بعد تصلب الخرسانة للبلاطة ).يجب أن لا يقل الإرتفاع بأي حال من الأحوال عن 30 سم والأفضل أن يكون الجسر المقلوب بارتفاع 40 سم بعد الانتهاء من صب خرسانة السقف يتم صب الخرسانة للجسر المقلوب إذا كان ارتفاع الجسر 40 سم فالأفضل أن يتم صب الخرسانة له بعد الانتهاء من صب السقف بيوم لتجنب انبعاج أو انفكاك الخشب المحيط بالجسر المناطق التي سيتم البناء عليها مثل جدران ملاحق السطح فلا يتم عمل جسر مقلوب أسفل جدران الملاحق بالأسطح المعرضة للعوامل الجوية

هنا اشكالية حيث المطلوب هندسيا صب الكمرة مع البلاطة فى يوم واحد ليعملا كوحدة واحدة وهو ايضا اشتراط الكودلكن بالنسبة للتنفيذ .. جانب الكمرة او الجسر من الخارج ممكن عمله ..لكن الاشكال من الداخل.الافضل طبقا للكود واصول الصنعة ان يتم صبها مرة واحدة - ايا كانت الطريقة-

ولكن في حالة تم صب البلاطه أولا بدون صب الكمره المقلوبه يجب أن يؤخذ الاتي في الاعتبار:1- قيمة الحمل الذي ينتقل من البلاطه الى الكمره المقلوبه تتحمله الكانات والحديد المكسح فقط. أى يتم حساب قيمة مساحة حديد الكانات من قسمة قيمة الحمل على المتر الطولي من اللبلاطه على ( 1.15* اجهاد الشد للحديد وهو فى السوق المصرى = 1.15* 2400كجم/سم2). ويجب مقارنة مساحة حديد الكانات الموجوده في الكمره المقلوبه على أن يتم زيادة عدد الكانات قبل صب الجزء المقلوب من الكمره.2- يجب التأكد من عمق الكمره عند الركيزه لان قطاع الكمره عند الركيزه يتم حسابه على اساس ( T-sec. Or L- sec) هنا يوجد جزء من البلاطه فعال فى حساب عمق الكمره المقلوبه. ولكن عند الفصل في الصب يتم صب البلاطه أولا ثم يتم صب الجزء من الكمره المقلوبه.هنا لم يتحقق شرط التصميم ومن هنا يصبح قطاع الكمره المقلوبه (unsafe) ويجب الرجوع للمصمم مره ثانيه
